本實用新型涉及用于工件表面處理的磨料噴射機床技術領域，特別是 一種專用于輪胎模表面處理的液體噴砂機。

9

由于輪胎模形狀的特殊性，一般的噴砂機不適合對其進行表面處理。 目前，國內輪胎模表面處理使用較多的是由北京航空機械廠生產的液體噴 砂機，該產品的結構特點是工作臺水平安置，通過一摩擦輪驅動其旋轉。 這種結構形式的噴砂機雖能滿足大部分型腔比較淺的輪胎模的噴砂要求， 但對于型腔較深的輪胎模，砂子很容易積存在型腔里而無法循環，導致液 體中的砂子逐漸減少，從而降低噴砂效率，影響噴砂質量。

本實用新型的目的是提供一種特別適合于輪胎模表面處理的液體噴砂 機，以提高噴砂效率和噴砂質量。

本實用新型是對現有液體噴砂機的改進，它同樣具有機身和安裝在機 身上的旋轉工作臺，機身上裝有通過傳動裝置驅動工作臺轉動的電機，并 設有向夾持在工作臺上的輪胎模表面噴射混有砂子的液體的噴槍。其結構 特點是旋轉工作臺的臺面與水平面成傾斜或垂直狀態，即工作臺面與垂直 面形成一 W80。的夾角B。

本實用新型的工作臺是通過其背面的轉軸安裝在機身上，所說的傳動 裝置為一蝸輪蝸桿副。

由于本實用新型的工作臺是非水平安裝，這樣在生產中輪胎模型腔內 就不會存砂，保證了液體中砂子含量的基本穩定，提高了噴砂效率和噴砂 質量，且用砂量少。而且由于輪胎模傾斜放置，工作中便于觀察和操作。

下面結合附圖和實施例對本實用新型作進一步描述。

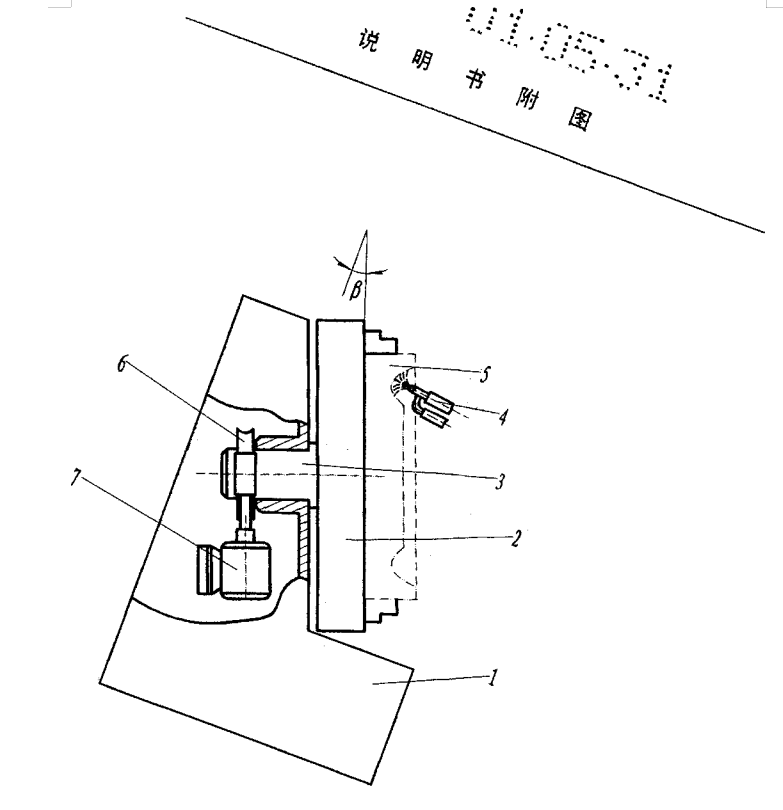

附圖為本實用新型的整體結構示意圖。

附圖給出的實施例具有機身1和通過其背面的轉軸3安裝在機身1上 的旋轉工作臺2,,旋轉工作臺2的臺面與水平面成傾斜或垂直狀態，即工 作臺面與垂直面形成一夾角p ,該夾角的范圍為0。W § W80。o軫胎模5夾 持在工作臺2上。機身1上裝有通過蝸輪蝸桿副6驅動工作臺2轉動的電 機7,并設有向的輪胎模5表面噴射混有砂子的液體的噴槍4。
